Título: Monitor de Nível Clip CLPN | Controle de Enchimento e Esvaziamento | 12 Vcc ou 24–242 Vca/Vcc | Trilho DIN 17,5 mm

Descrição:

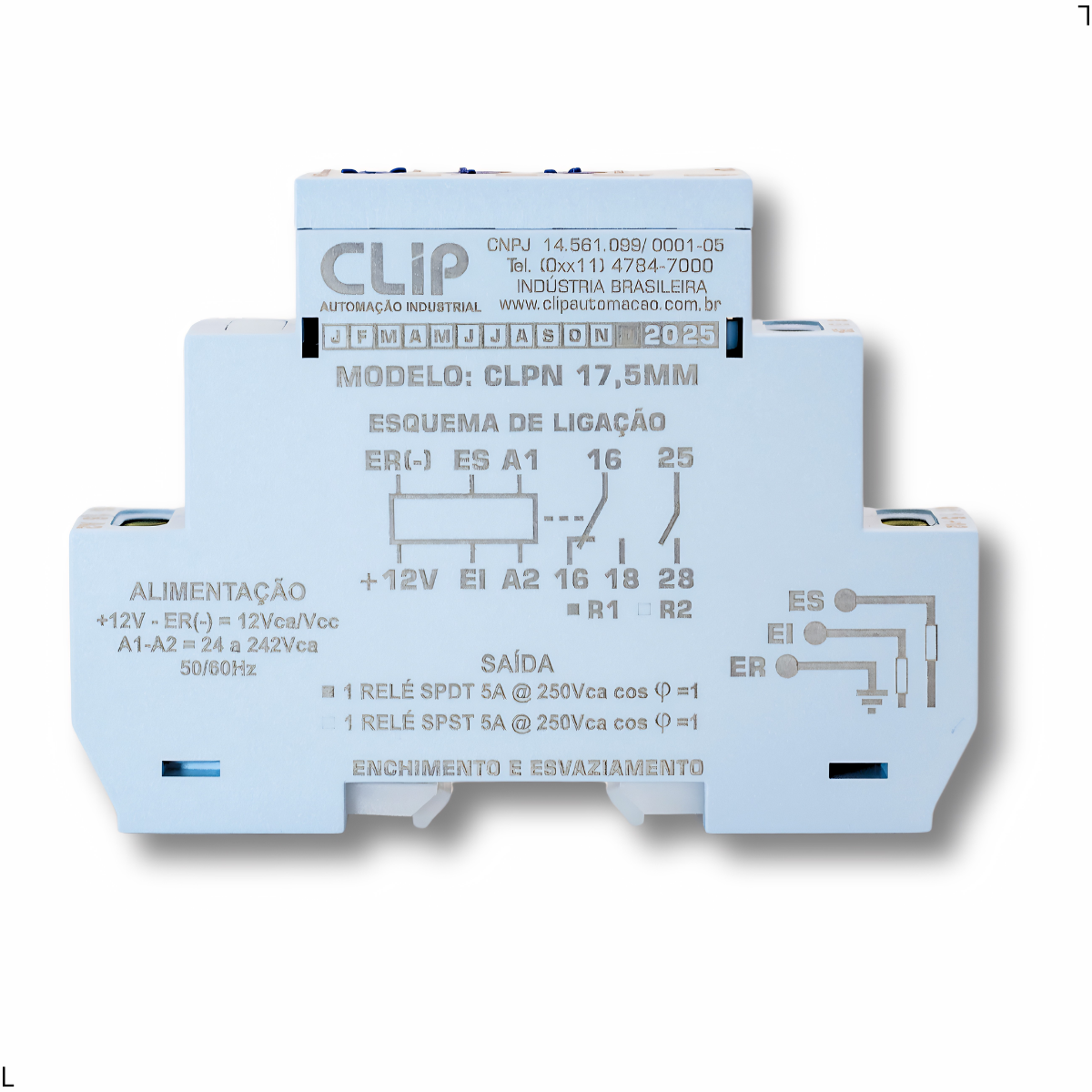

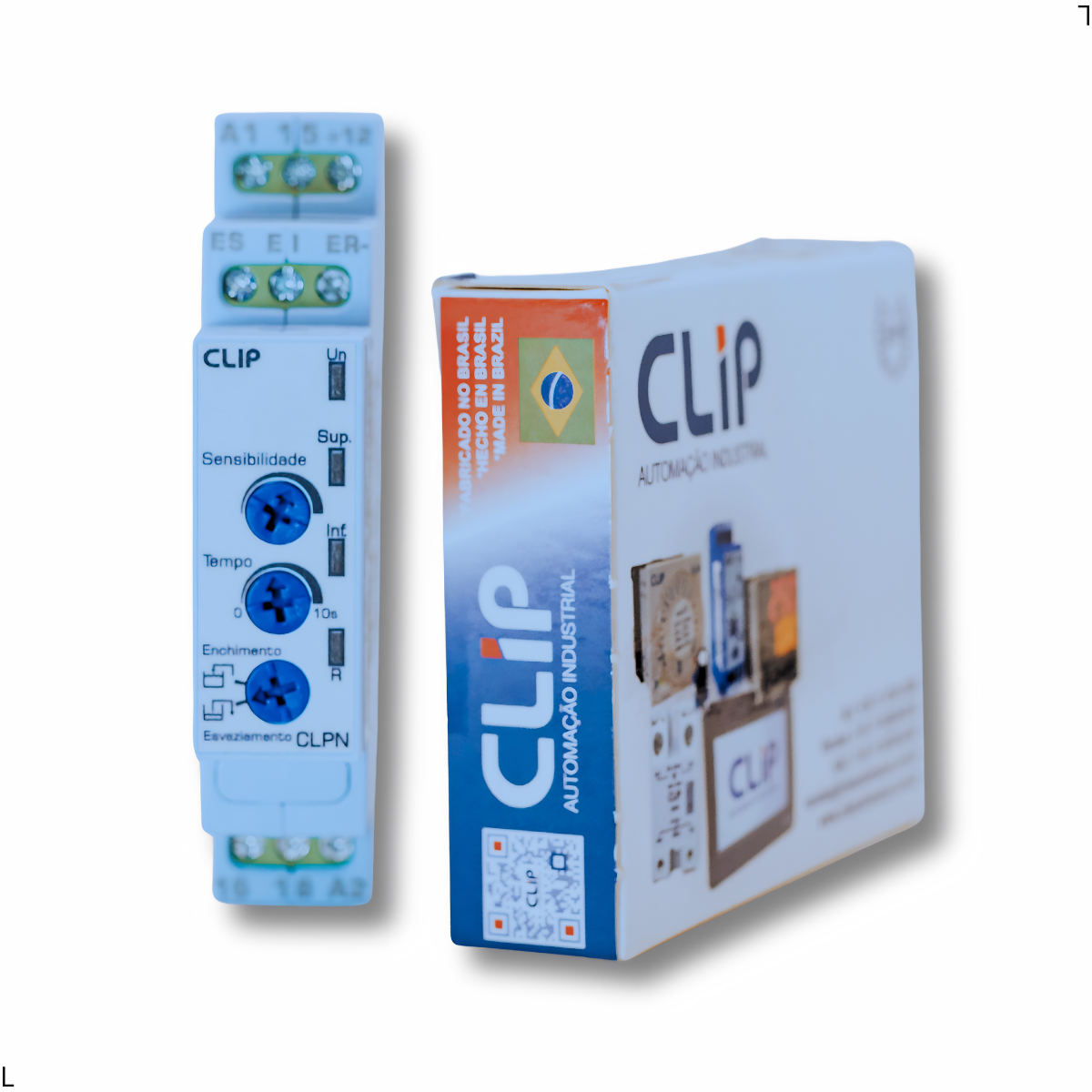

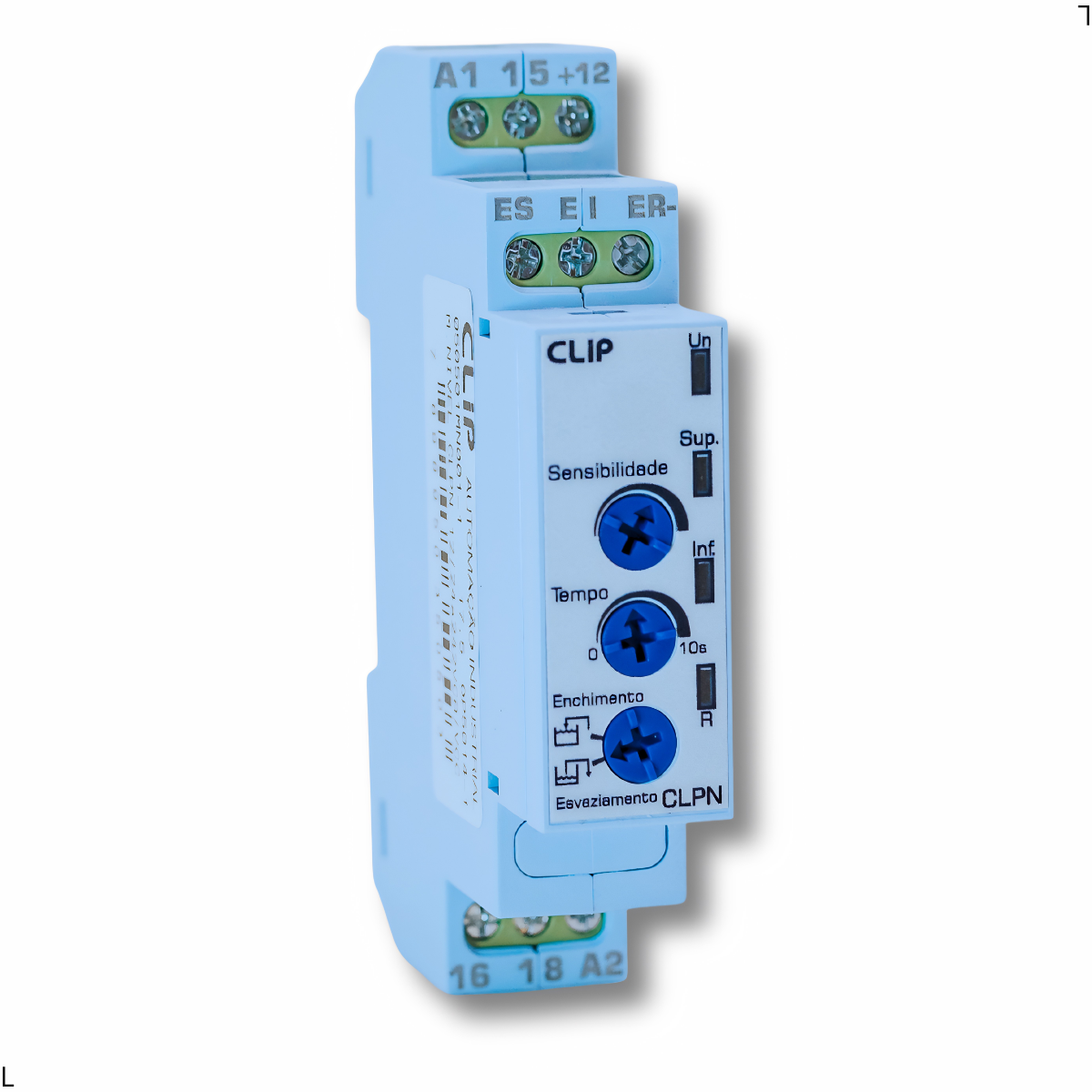

O Monitor de Nível CLPN da Clip é um relé de controle digital desenvolvido para monitorar e controlar automaticamente o nível de líquidos condutivos e não combustíveis em reservatórios, poços artesianos, cisternas e sistemas industriais. Por meio de eletrodos de nível, o equipamento aciona ou desaciona o relé de saída conforme o nível do líquido, controlando bombas, contatoras e dispositivos de alarme de forma automática, confiável e sem necessidade de intervenção manual.

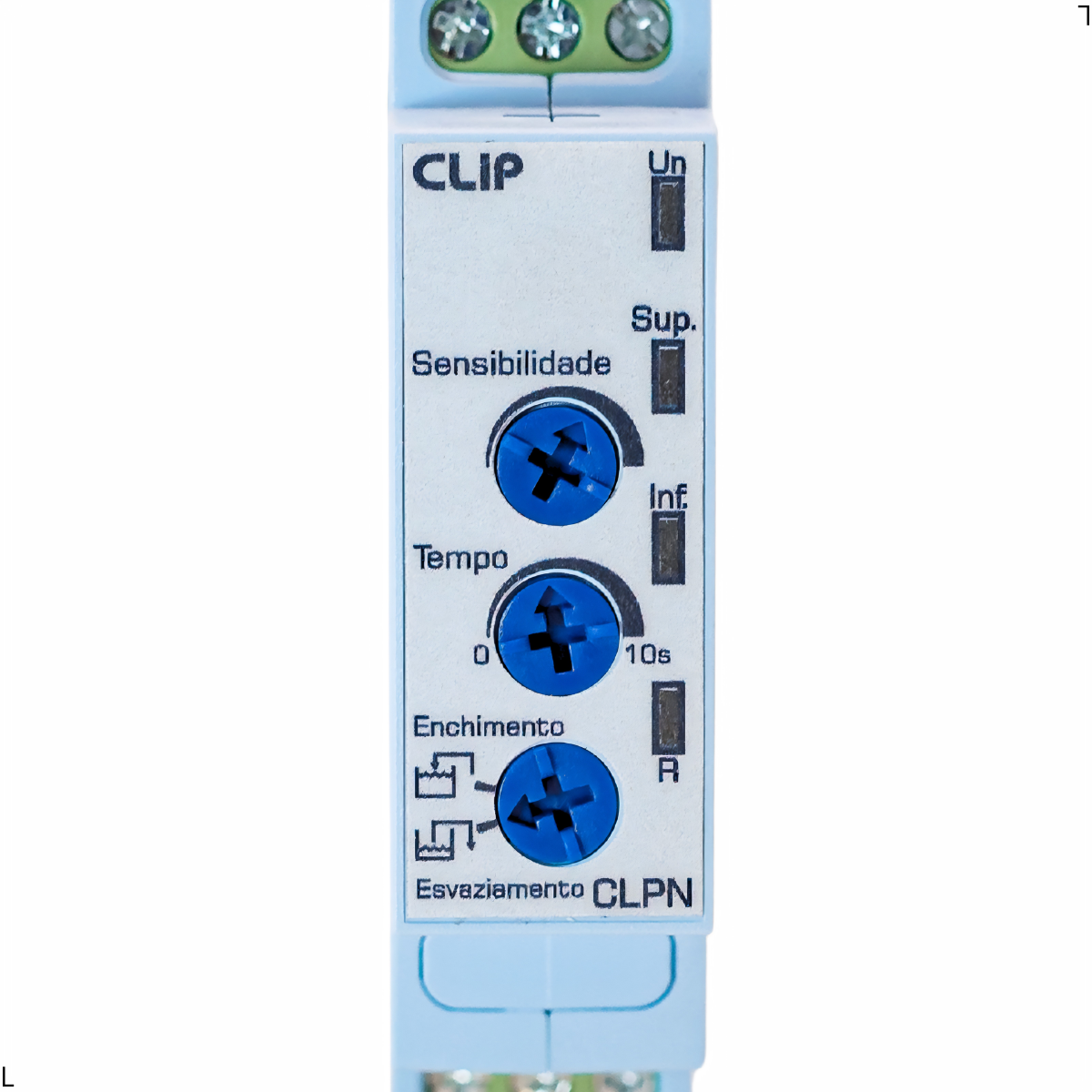

Duas funções de controle selecionáveis pelo painel frontal:

• Enchimento — o relé liga a bomba quando o nível cai abaixo do eletrodo inferior (Ei) e desliga quando o líquido atinge o eletrodo superior (Es). Ideal para reservatórios que precisam ser mantidos cheios. Obs.: se no momento da energização o nível estiver entre Ei e Es, o relé permanece desligado até que o nível caia abaixo de Ei
• Esvaziamento — o relé liga a bomba quando o nível ultrapassa o eletrodo superior (Es) e desliga quando o líquido cai abaixo do eletrodo inferior (Ei). Ideal para poços artesianos e cisternas que precisam ser esvaziados ou drenados. Obs.: se no momento da energização o nível estiver entre Ei e Es, o relé permanece desligado até que o nível suba acima de Es

Alarme com 1 eletrodo — além do controle com 2 eletrodos, o CLPN pode operar com apenas 1 eletrodo para função de alarme simples:

• Alarme de nível alto — seletor na posição Esvaziamento: aciona o alarme quando o líquido atinge o eletrodo
• Alarme de nível baixo — seletor na posição Enchimento: aciona o alarme quando o líquido cai abaixo do eletrodo

Tempo de retardo no acionamento ajustável (0 a 10 s) — evita acionamentos indevidos causados por turbulências, espumas ou respingos na superfície do líquido, aumentando a confiabilidade do controle.

Ajuste de sensibilidade até 100 kΩ — permite adaptar o equipamento a diferentes tipos de líquidos com maior ou menor condutividade elétrica, ampliando a versatilidade de aplicação.

Corrente alternada nos eletrodos (5 Vca) — a tensão aplicada nos eletrodos é em corrente alternada, o que evita a eletrólise e a oxidação precoce dos eletrodos, prolongando a vida útil do sistema de sensoriamento.

Alimentação universal — opera em 12 Vcc ou 24 a 242 Vca/Vcc (48–65 Hz), compatível com painéis de controle em corrente alternada ou contínua, sem necessidade de fonte auxiliar dedicada.

Saída por relé SPDT — 1 contato reversível (NA + NF) com capacidade de 5 A / 250 Vca (cos φ = 1) e vida útil de 100.000 operações com carga, adequado para acionamento direto de contatoras e dispositivos de alarme.

Imunidade a distúrbios elétricos — certificado conforme IEC 61000-4-2 (descarga eletrostática), IEC 61000-4-4 (transitórios rápidos) e IEC 61000-4-5 (surtos de tensão), garantindo operação confiável em ambientes industriais.

Distância máxima entre o monitor e os eletrodos: 50 m com condutor de 1 mm², permitindo instalação flexível em reservatórios distantes do painel de controle.

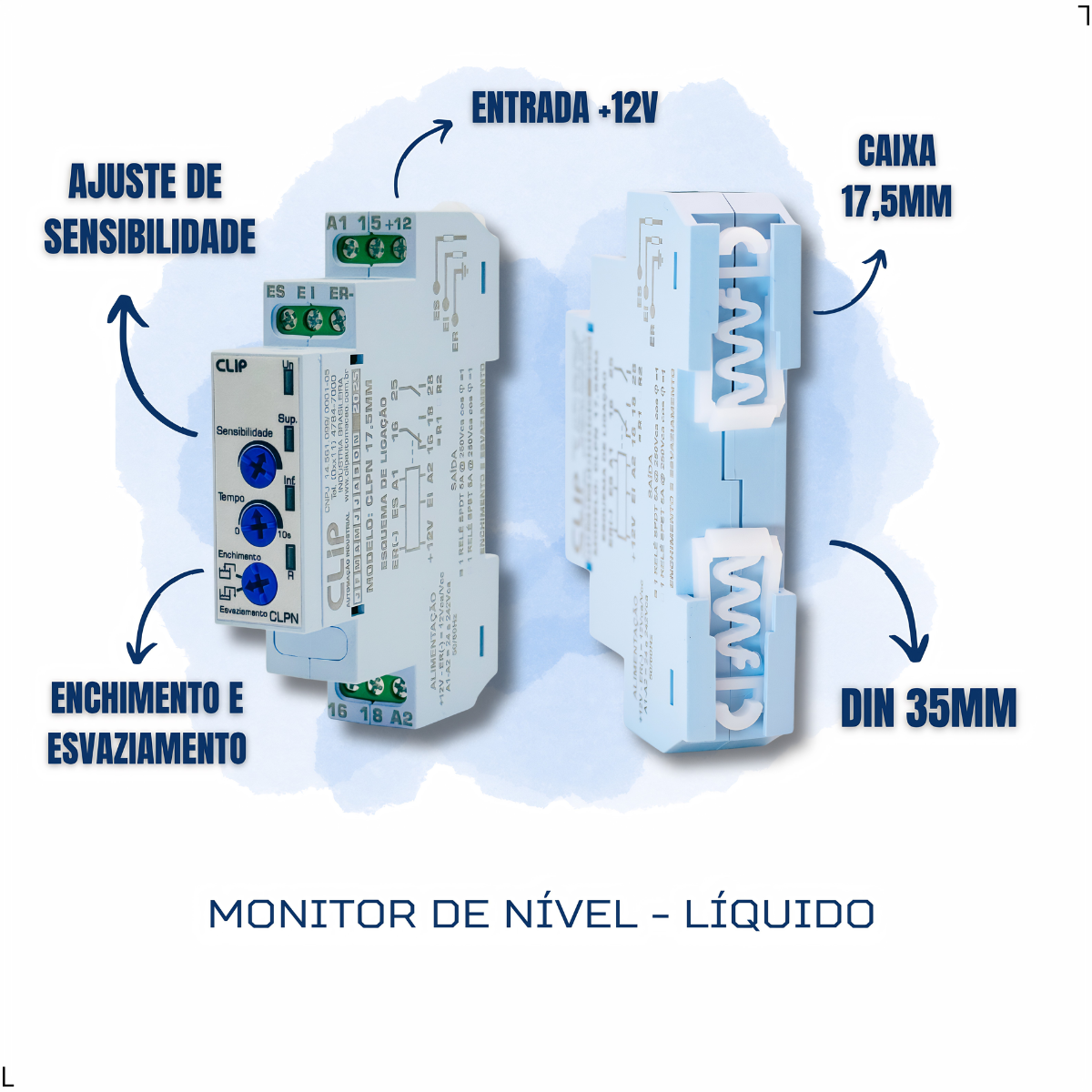

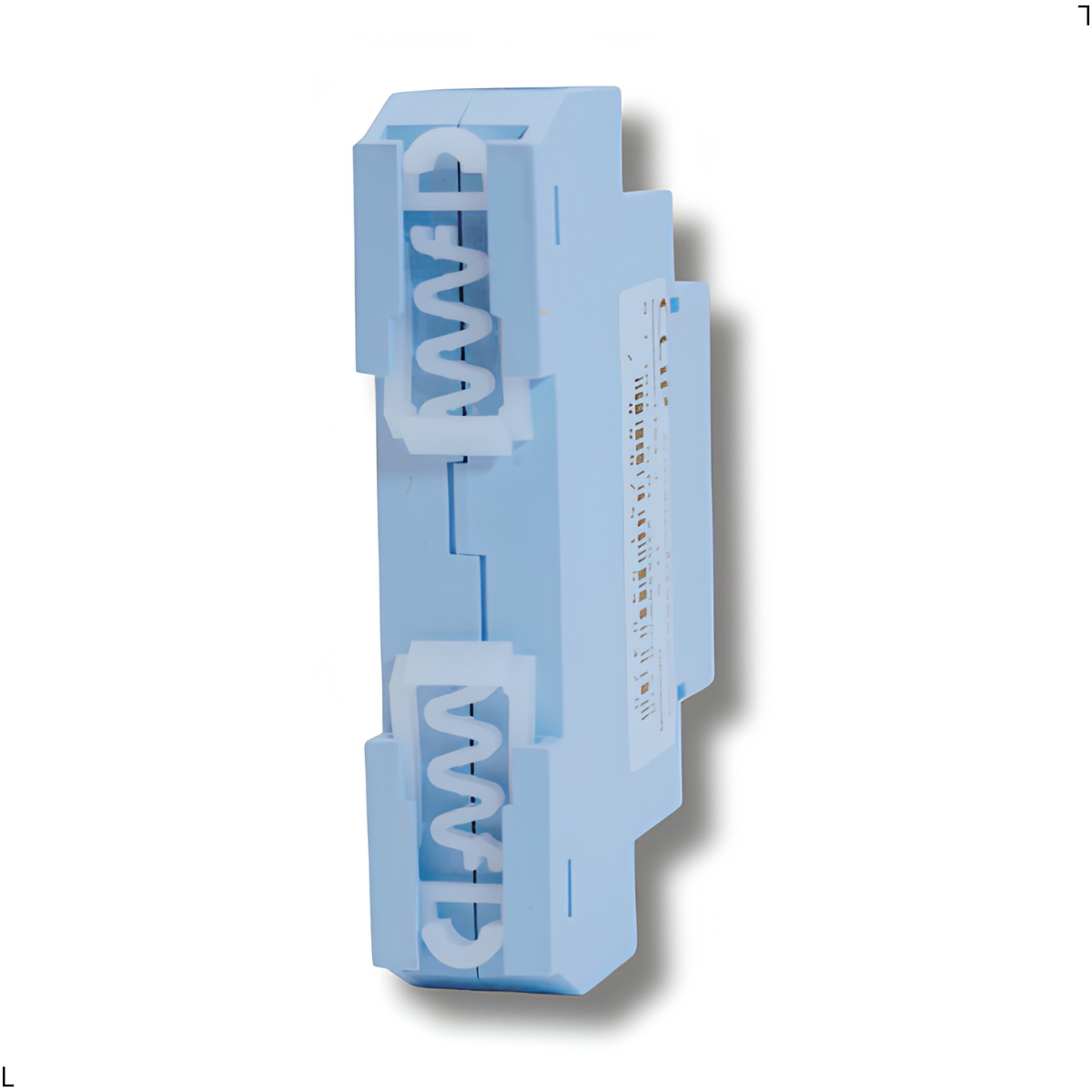

Instalação compacta — caixa em ABS auto-extinguível de apenas 17,5 mm de largura, fixação em trilho DIN 35 mm conforme EN 50022, terminais de parafuso para condutores de até 4 mm². Grau de proteção IP40 no invólucro e IP20 nos terminais. Peso aproximado de 120 g.

Especificações Técnicas

Parâmetro	Valor
Alimentação	12 Vcc ou 24–242 Vca/Vcc
Frequência	48–65 Hz
Consumo aproximado	3,5 VA
Tensão nos eletrodos	5 Vca
Ajuste de sensibilidade	até 100 kΩ
Retardo no acionamento	0 a 10 s (ajustável)
Saída	1 relé SPDT
Capacidade dos contatos	5 A / 250 Vca (cos φ = 1)
Vida útil dos contatos	100.000 operações c/ carga
Tensão de isolação	1.500 Vca
Distância máx. aos eletrodos	50 m (condutor 1 mm²)
Temperatura de operação	0 °C a +50 °C
Armazenamento	−10 °C a +65 °C
Umidade relativa	35–85% (não condensável)
Grau de proteção	IP40 (invólucro) / IP20 (terminais)
Material da caixa	ABS auto-extinguível
Largura	17,5 mm
Fixação	Trilho DIN 35 mm (EN 50022)
Peso aproximado	120 g

Sensores de nível compatíveis

Modelo	Tipo	Material	Temp. máx.	Proteção	Rosca
050502MN005	Haste 300 mm	Inox 303/304	+260 °C	IP68	3/4″ BSP
050502MN006	Haste especial	Inox 303/304	+260 °C	IP68	Consultar
050502MN004	Pêndulo c/ cabo 1 m	Inox 303/304 + ABS	+60 °C	—	—

Família de modelos disponíveis

Código	Modelo	Característica
050501MN001-1	CLPN	Padrão — 1 relé SPDT
050501MN007-1	CLPN-2R	2 relés SPDT
050501MN004-1	CLPN Esvaz. Fixo	Função esvaziamento fixa
050501MN003-1	CLPG	Alarme com temporização de 20 s

O CLPN é a solução completa para controle automático de nível em reservatórios residenciais, comerciais e industriais, combinando simplicidade de instalação, robustez e flexibilidade de configuração em um equipamento compacto e de alta confiabilidade.
